テレダイン・レクロイ

高分解能・広帯域オシロスコープと充実した長期サポート体制で、精密電子機器開発を支える米国発の計測機器メーカー「テレダイン・レクロイ」。

本記事では、オシロスコープ製品や提供企業の特徴を紹介。導入検討の参考として、ぜひご覧ください。

テレダイン・レクロイの
オシロスコープ

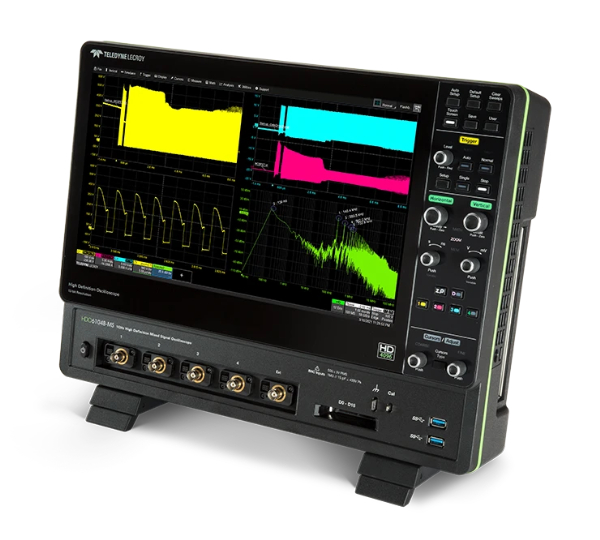

HDO6000Bシリーズ

引用元：テレダイン・レクロイ公式サイト（https://ja.teledynelecroy.com/oscilloscope/hdo6000.aspx）

車載制御・電源回路の信号異常検出と
原因解析に

テレダイン・レクロイ独自の「HD4096テクノロジー」により、一般的な8ビットオシロスコープの16倍にあたる12ビットの垂直軸分解能を実現。1GHzの帯域幅により、高速な立ち上がり成分や微細な揺らぎを正確に観測できます。 車載ECU、モーター制御、電源回路など、複雑な波形が求められる現場で、信号異常の検出に有効です。

また、最大250Mptsの大容量メモリにより、長時間の信号をリアルタイムで記録可能。立ち上がりやノイズの瞬間的な変化も詳細に観測できます。記録を停止すれば、異常の発生タイミングを遡って解析でき、原因特定がスムーズに進みます。

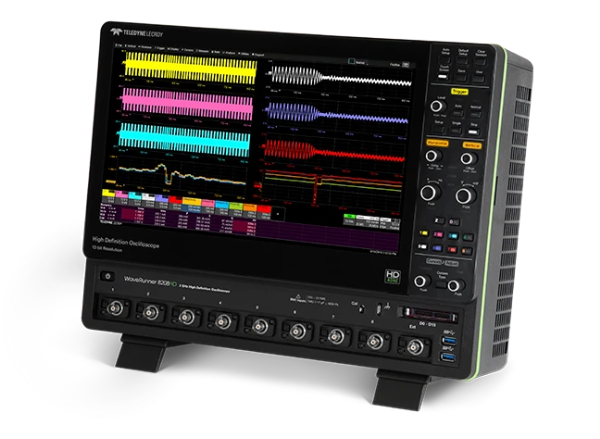

WaveRunner 8000HDシリーズ

引用元：テレダイン・レクロイ公式サイト（https://ja.teledynelecroy.com/wr8000hd/）

※上記は参考価格であり、日本で購入する場合の税率や為替レートは変動します。

パワエレ開発現場で
複数信号の因果関係を視覚的に特定

最大16チャネルのアナログ波形を同時に取得（OscilloSYNCを使用した場合のみ）でき、複数の出力やゲート信号、センサ波形を時系列で比較・解析できます。常時12ビットの高分解能と最大2GHzの広帯域により、微小な信号変化や高速スイッチング波形も鮮明に観測。

制御信号のわずかなズレや出力の異常を正確に捉え、制御設計を改善できます。チャネル数や精度の制約で異常を見落としやすい電力変換システムの検証現場でも、波形のつながりと因果関係を明確に捉えることができます。

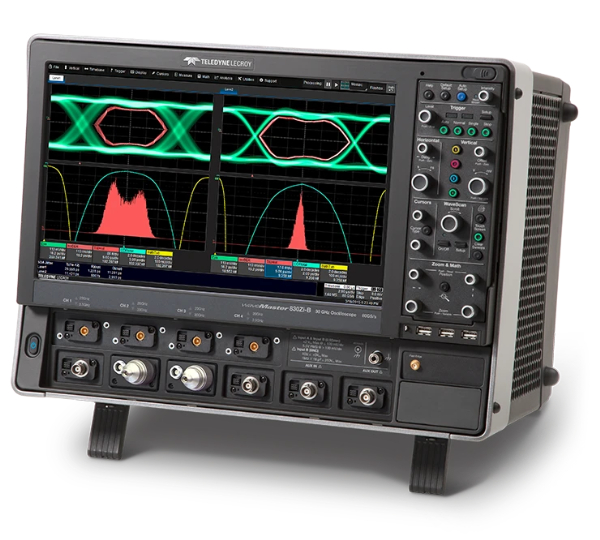

WaveMaster/SDA/DDA8Zi-Bシリーズ

引用元：テレダイン・レクロイ公式サイト（https://ja.teledynelecroy.com/oscilloscope/wavemaster8zib.aspx）

高速インターフェース開発現場の
物理層評価と規格検証を一台で実現

PCI Express、USB、DDRメモリなどの高速インターフェース開発に対応する「WaveMaster/SDA8Zi-B」は、最大30GHzの広帯域と80GSa/sの高速サンプリングを備え、物理層の信号品質やプロトコルの詳細な評価が可能です。

規格準拠のチェックやジッタ、波形形状の可視化など、高速信号の特性を高精度に解析でき、設計段階からの信頼性向上に貢献します。さらに、50Ω入力に加えて1MΩ入力も搭載しており、一般的な測定ケーブルによる柔軟な接続も可能。複数機器で行っていた規格テストや波形解析を、これ1台で効率よく集約できます。

WaveSurfer 3000zシリーズ

引用元：テレダイン・レクロイ公式サイト（https://ja.teledynelecroy.com/oscilloscope/wavesurfer-3000z-oscilloscopes）

※上記は参考価格であり、日本で購入する場合の税率や為替レートは変動します。

検査ラインや教育現場での
制御信号解析と異常検出に対応

標準で最大4チャネルのアナログ信号を測定可能。MSOオプションを追加すれば、16チャネルのデジタル信号もアナログ信号と同時に測定・表示できます。ECUやインバータなど複数の制御信号をまとめて解析できるため、製品検査ラインでの量産テストや、教育現場での信号解析の学習・可視化にも活用できます。

また、4GS/sの高速サンプリングと20Mptsのメモリにより、CAN/LIN通信や高速スイッチング波形も細部まで高精度に記録可能です。過去の波形をさかのぼれるヒストリモードや、異常だけを抽出するWaveScan機能も搭載しており、長時間試験中の一瞬の異常や微細なズレも効率よく検出できます。初学者から検査担当者まで扱いやすい多機能モデルです。

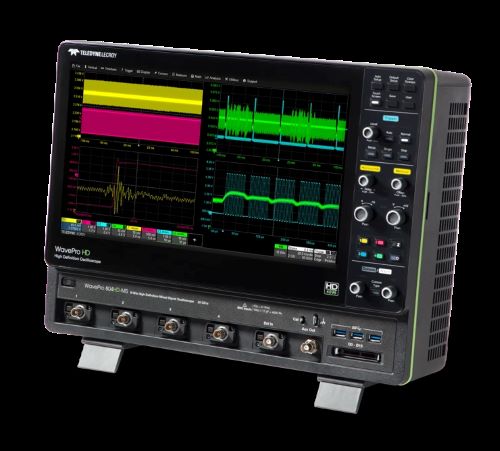

WavePro HD

引用元：テレダイン・レクロイ公式サイト（https://ja.teledynelecroy.com/waveprohd/）

波形の詳細を高解像度で捕捉

HD4096テクノロジを搭載し、12ビットの垂直分解能と最大8GHzの広帯域を同時に実現したオシロスコープです。最大20GS/sのサンプリング速度と、最大5Gポイントの捕捉メモリを備えています。

長時間にわたるイベントを捉えつつ、非常に短い特異な波形も詳細な確認が可能です。高度に集積化された組み込みシステムのデバッグや、パワーインテグリティの検証、シリアルデータのジッタ解析などに適した包括的なツールセットを提供します。

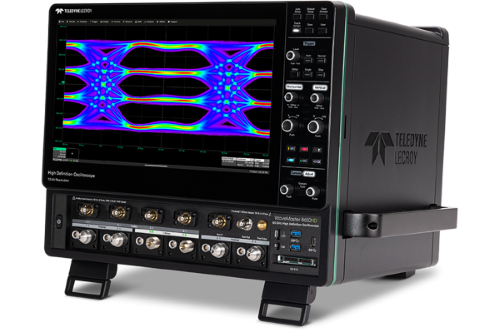

WaveMaster 8000HD

引用元：テレダイン・レクロイ公式サイト（https://ja.teledynelecroy.com/oscilloscope/wavemaster-hd）

高度なシリアルデータ解析プラットフォーム

最大65GHzの広帯域と320GS/sのサンプリング速度を備え、全帯域において常時12ビットの分解能を維持する高速オシロスコープです。最大8Gポイントの捕捉メモリを搭載でき、製品開発における特性評価からコンプライアンステスト、デバッグまで幅広いタスクに対応します。

PCI ExpressやUSBなどの最新技術に向けたテスト自動化ツールや、強力なシリアルデータ解析機能を備え、複雑なワークフローを簡素化する解析プラットフォームです。

LabMaster 10Zi-A

引用元：テレダイン・レクロイ公式サイト（https://ja.teledynelecroy.com/oscilloscope/labmaster-10-zi-a-oscilloscopes）

広帯域性能のオシロスコープ

モジュラー設計により、帯域幅とチャンネル数の柔軟な拡張が可能なシステムです。最大36GHzの帯域幅と80GS/sのサンプリング速度を備え、複数の捕捉モジュールを接続することで最大80チャンネルの同時測定を実現します。

サンプルクロック・ジッタを50fs rms未満、チャンネル間ジッタを250fs rms未満に抑えた高い精度を誇り、大規模なシステムの詳細な解析や検証をサポートする広帯域オシロスコープです。

テレダイン・レクロイの
オシロスコープ導入事例

詳細は企業に直接お問い合わせください。

オシロスコープを提供している
テレダイン・レクロイの特徴

高帯域・高分解能の
製品ラインアップと長期サポートを提供

1964年の設立以来、テレダイン・レクロイは米国を拠点に、エレクトロニクス設計や評価に必要なオシロスコープやプロトコルアナライザを開発・製造・販売してきた企業です。

回路立ち上げから通信インターフェースのデバッグ、物理層解析まで、さまざまな測定ニーズに対応できる製品を展開しており、高速信号やシリアル通信の計測にも活用できます。

Windowsベースのリアルタイムオシロスコープには3年間の製品保証が付帯しており、製造終了後も7年間にわたって修理・校正のサポートを受けられます。国内サービスセンターでの対応により、突発的なトラブルにも迅速に対応可能です。

メーカー情報

テレダイン・レクロイ製品の輸入販売・リース・メンテナンスを手掛けている日本法人「テレダイン・ジャパン」の情報を掲載しています。
