横河計測は、計測・制御・情報に関する先端技術を提供するグローバル企業です。親会社である横河電機の計測・制御技術を基盤に、長年にわたり産業界の要求に応える高精度な電子計測機器を開発・製造しており、特に電力測定や波形解析の分野に強みがあります。

本記事では、横河計測が提供するオシロスコープ製品の仕様や特徴を解説します。オシロスコープの導入を検討している企業担当者は、製品選定時の判断材料としてご活用ください。

横河計測のオシロスコープ

汎用性の高いオシロスコープ製品のほか、オシロスコープとデータロガーの機能を融合した製品、システム組み込み型のユニットなどを併せて紹介しています。

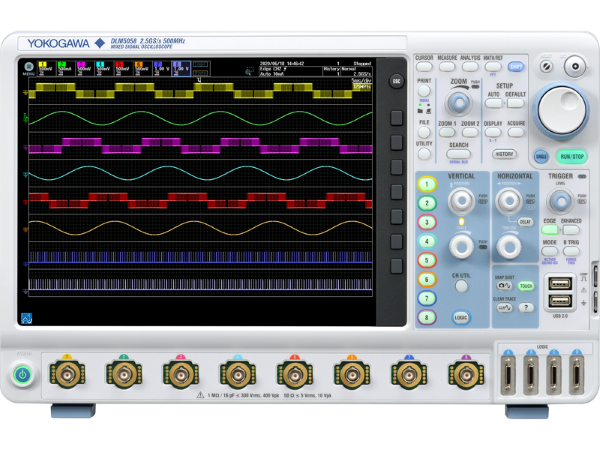

高分解能オシロスコープDLM5000HDシリーズ

引用元：横河計測公式サイト（https://tmi.yokogawa.com/jp/solutions/products/oscilloscopes/digital-and-mixed-signal-oscilloscopes/dlm5000hd-series-mixed-signal-oscilloscope/）

電力制御や車載機器の多チャネル信号を
高分解能で同時解析できる

最大8チャネルのアナログ入力と、最大32チャネルのデジタル入力の同時観測に対応しており、複数の信号ラインの相関関係を高精度に可視化できます。最大の強みは、多チャネルかつ高精度な測定と、複数波形の相関関係を同時に解析できる点です。

三相モータ制御やEVのパワーユニットのように、アナログとデジタル信号が密接に連動するシステムでは、信号のわずかなタイミング差やズレ（ジッタ）が重大な品質課題につながります。DLM5000HDシリーズなら、最大16ビットの垂直分解能と豊富なチャネル数により、信号間の微細なタイミング差やノイズの干渉要因を視覚的かつ定量的に分析できるため、正確な因果関係を特定することが可能です。

主に、電力変換機器、EV向けパワーモジュール、三相交流システムの解析など、高電圧・多信号を扱う開発現場の回路設計・検証工程で活用されています。

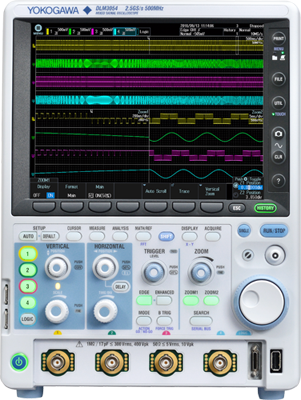

高分解能オシロスコープ DLM3000HDシリーズ

引用元：横河計測公式サイト（https://tmi.yokogawa.com/jp/solutions/products/oscilloscopes/digital-and-mixed-signal-oscilloscopes/dlm3000hd-series-mixed-signal-oscilloscope/）

スリムな筐体により検証作業効率化と
コスト最適化を両立

上位モデルの分解能とサンプリング性能をそのままに、作業効率化と設備コストの最適化を図ったモデルです。

最大の特徴は中規模開発環境でも導入しやすい「省スペース設計」。小規模な検証環境やスペース制約のある開発ブースでも設置しやすいサイズ感でありながら、12ビットの高分解能を備えています。本体価格は税込で150万円台から180万円台となっており、上位機種（DLM5058HD：400万円台）と比べて半分以下で購入できる点も魅力です。

主な活用シーンは、家電や医療機器における低電圧制御基板の波形検証、車載用ECUの耐ノイズ設計評価など。信号が少ない中で、「微細さ」や「繰り返し評価精度」が求められる設計評価業務に適しています。

スコープコーダ DL950

引用元：横河計測公式サイト（https://tmi.yokogawa.com/jp/solutions/products/data-acquisition-equipment/scopecorders/dl950/）

※価格は本体のみの価格です。本体に複数の入力モジュール（プラグイン）を装着して使うタイプのため、費用や各種性能（サンプリングレート・周波数帯域・チャネル数・分解能など）は、「各モジュールの仕様」に依存します。

実稼働環境の異常解析に向いている
長時間記録機能と多変量同時観測機能

オシロスコープの高速波形観測機能とデータロガーの長時間記録機能を融合した「スコープコーダ」です。高分解能・長時間・多チャネル記録を同時に実現できます。

主な活用シーンは、EVの走行試験、パワー半導体の熱応答測定、エネルギーマネジメントシステム（EMS）評価など。モジュールを差し替えることで、電圧・電流・温度・ひずみ・CAN通信など、異なる物理量を一括で同期計測できる構成です。実走行中の総合データ取得や相関解析が必要な場面に適しています。

アナログ信号と温度、ひずみ、CAN通信など、複数の物理量をまたぐデータを一元的に記録・解析することが可能。EVの実走行試験では、電圧・電流・温度・振動・制御信号を同時に取得して異常動作の前後を詳細に追跡できます。

また、16ビットの高分解能を維持したまま最長50日連続記録できるのも特徴。ログ収集と波形検証を別々に行う必要がなく、デバッグ工数を大幅に削減できます。一般的なオシロスコープでは対応できない異常再現性の低い現象や、運転中の状態遷移の監視に向いている製品です。

高速データ
アクイジションユニット SL2000

引用元：横河計測公式サイト（https://tmi.yokogawa.com/jp/solutions/products/oscilloscopes/scopecorders/sl2000/）

※価格は本体のみの価格です。本体に複数の入力モジュール（プラグイン）を装着して使うタイプのため、費用や各種性能（サンプリングレート・周波数帯域・チャネル数・分解能など）は、「各モジュールの仕様」に依存します。

ライン構成や遠隔運用の柔軟性が高い
システム組み込み型モデル

試験設備や生産ラインの自動計測系に組み込むことを前提として開発された「高速データアクイジションユニット」です。PCやPLCとの連携により、柔軟な制御・トリガー設定が可能で、設備状態の変化点や品質異常の検知に応用されています。

モジュール構成を採用しており、入力モジュール（プラグイン）はDL950と共通のため、各種性能はDL950と同様です。大きな違いは、ユーザーインタフェースを持たない点。表示装置やGUI（グラフィカルユーザーインターフェース）を搭載しておらず、PCや制御システムとの連携を前提としているため、ライン構成上の柔軟性や遠隔運用のしやすさなどにメリットがあります。DL950を「据え置き型の多機能スコープ」とするならば、SL2000は「システム統合型の高性能センサフロントエンド」として機能する位置づけです。PCやPLCからの指示を受けて、センサーが捉えた物理現象（電圧、温度、ひずみ等）を高精度にデジタルデータへ変換・収集する役割を担います。

横河計測のオシロスコープ導入事例

詳細は企業に直接お問い合わせください。

オシロスコープを提供している
横河計測の特徴

自動車業界の幅広い開発検証用途に対応できる製品をラインナップ

横河計測は、1954年に設立された日本の電子計測器開発専門メーカーです。親会社である横河電機が長年培ってきた「計測精度・品質信頼性・制御技術」を継承し、産業界の高度な要求に応える製品を開発しています。オシロスコープは、自動車業界の開発・検証用途に幅広く対応できるように、200MHzから500MHzまでの周波数帯域に対応する製品を中心としています。

オシロスコープ本体だけでなく、本体の機能を拡張するアクセサリー製品（高電圧プローブ、差動プローブ、電流プローブ、絶縁アンプ、ロジックプローブなど）も自社開発しているのが特徴です。互換性の問題なく高精度な測定を実現できます。

カスタマーサポートセンターにはサポートエンジニアが常駐しており、電話やメールによる問い合わせ・修理対応を行っています。解析支援やモジュール構成のアドバイス、実機を用いた初期設定の技術支援、装置の操作説明会など、運用負荷を軽減するサポートが充実している点も注目したいポイントです。
