西川計測

西川計測は、機器選定から導入、運用支援、保守までを一貫対応し、幅広い分野の技術課題に適したソリューションを提案する専門商社です。オシロスコープの分野では、主に横河計測製の製品を提供しています。

本記事では、同社が提供するオシロスコープの特徴や、企業の特徴を紹介します。導入検討の参考として、ぜひご覧ください。

西川計測が提供している
オシロスコープ

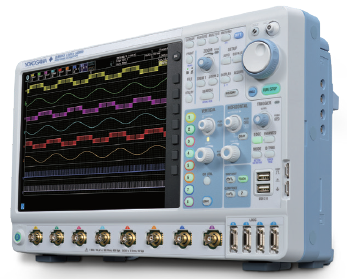

横河計測製 ミックスドシグナルオシロスコープDLM5000シリーズ

引用元：西川計測公式サイト（https://www.nskw.co.jp/topics/3133/）

アナログとデジタルを1台に集約。
拡張性にも優れた
制御検証用オシロスコープ

アナログ最大8チャネルとデジタル入力16チャネルを標準搭載した、横河計測製のミックスドシグナルオシロスコープを取り扱っています。

モーター電流やセンサー出力などのアナログ信号に加え、「/L32」オプションと別売のロジックプローブを接続することで、デジタル入力は最大32チャネルまで拡張され、PWM信号やゲート制御などのデジタル信号も同時に記録・解析可能になります。

自動車や産業機器におけるECUやインバータ制御の動作検証において、入力信号と出力動作の遅延を正確に測定。制御不良やタイミングずれの特定に貢献します。

横河計測製 スコープコーダ DL950

引用元：西川計測公式サイト（https://www.nskw.co.jp/topics/3172/）

多チャネル・長時間の複合解析に対応。
異なる信号の相関を1台で把握

オシロスコープとデータロガーの機能を併せ持つ製品です。温度や歪みなど、変化の遅い信号を含む多チャネルのデータを長時間にわたって記録・解析できるのが特徴。

電圧・電流に加え、温度、ひずみ、加速度、エンコーダ、CAN/CAN FD/LIN/SENTなどの異なる信号を、1台で同時に記録。最大160チャネルまでの同期拡張にも対応（/C50オプション）。

機器を分けずに複数信号をまとめて計測できるため、配線や準備作業が簡素化され、タイミングずれや記録ミスも抑制可能です。たとえばEVやHEVの車載システム開発において、モーター電流と温度変化、CAN通信を一括取得すれば、制御異常の原因が特定しやすくなり、検証作業の手戻りも防げます。

西川計測のオシロスコープ導入事例

詳細は企業に直接お問い合わせください。

オシロスコープを提供している
西川計測の特徴

計測器専門商社ならではの
中立的提案力とシステム構成力

特定メーカーに偏らず、用途や課題に応じた適切な電子計測器を提案できる専門商社です。オシロスコープの分野においては、長年の実績と高い信頼性を持つ横河計測製の製品を主力としつつも、他の選択肢も含めて中立的な視点からソリューションを提案しています。

製品選定から複数機器の連携、運用までを見据えたシステム構成力が強みです。

短期試験時や機器不足の際には、電子計測器のレンタルや中古品販売にも対応。初期投資を抑えつつ、信頼性の高い評価環境をスピーディに構築できます。

自動車、電機・電子、通信、インフラ、環境・エネルギー、化学・食品など、多様な産業分野における試験・評価の現場を支援し、計測課題の解決と業務効率化に貢献します。
