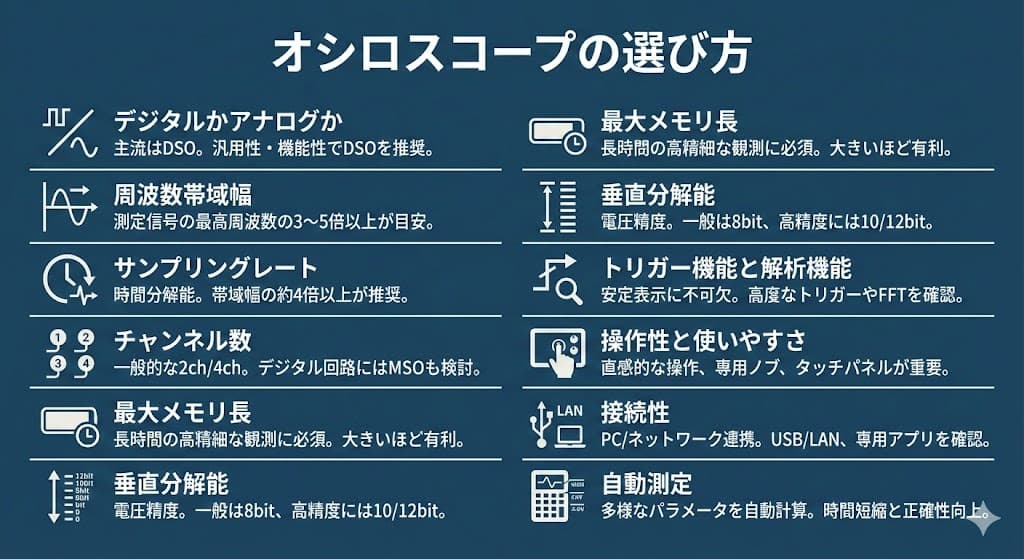

オシロスコープの選び方

デジタルかアナログか

計測器市場の主流はデジタル・オシロスコープ（DSO：Digital Storage Oscilloscope）です。DSOは入力信号をA/D変換器でデジタルデータに変換し、メモリに保存するため、波形を停止、拡大、詳細な解析、そしてPCへのデータ転送が容易です。

アナログオシロスコープは信号を直接画面に表示するためリアルタイム性に優れますが、単発現象の捕捉や波形保存が難しく、現在では特殊な用途や教育用を除いてほとんど製造されていません。汎用性、機能性、利便性の高さを考慮すると、迷わずDSOを選ぶのが良いでしょう。

周波数帯域幅

周波数帯域幅（バンド幅）は、オシロスコープが入力信号の振幅を正確に測定できる周波数の上限を示す重要な仕様です。この値が低いと、高速な信号やパルス波の急峻なエッジ（立ち上がり・立ち下がり）が丸まって表示され、実際の波形を忠実に再現できません。

推奨される目安は、測定したい信号の最高周波数成分（基本波とその高調波を含む）の3～5倍以上です。特にパルス波やデジタル信号のエッジを正確に観測したい場合は、より広い帯域幅を選ぶ必要があります。

サンプリングレート

サンプリングレートは、信号の波形を1秒間に何回デジタルデータとして細かく読み取るかを示す、時間分解能に関わる指標です。この数値が高いほど、時間軸上での波形の再現性が高くなり、ごく短い時間で発生するノイズや異常な変化を捉える能力が向上します。

ナイキストの定理から、最低でも対象信号の最高周波数成分の2倍でサンプリングする必要があります。実務ではエイリアシング回避と波形忠実度のために、サンプリングレートがスコープ帯域幅の約4倍以上を満たす構成が推奨です。

チャンネル数

チャンネル数は、オシロスコープが同時に測定・観測できる信号の数です。電子回路のデバッグでは、入力と出力の信号比較や、電源と信号線、異なるブロック間のタイミング関係など、複数の信号を同時に見比べる機会が多いため、2チャンネルまたは4チャンネルのモデルが一般的で汎用性が高いです。

特に、デジタル回路の測定が多い場合は、アナログ信号に加えてロジック信号（HIGH/LOW）を多数同時観測できるMSO（ミックスド・シグナル・オシロスコープ）を検討すると、効率が大幅に向上します。

最大メモリ長

最大メモリ長（レコード長）は、オシロスコープが一度に取り込んだサンプリングデータを保存できる容量を指します。

サンプリングレートがどれだけ高くても、メモリ長が短いと、高解像度での観測が可能な時間が短くなってしまいます。メモリ長が大きいほど、長時間にわたる現象（例：回路の起動時や通信エラー発生時）を、サンプリングレートを落とすことなく高精細に捉えることができます。低速で動作するシステムでも、突発的な高速ノイズを捉える際に役立つため、重要な仕様です。

垂直分解能

垂直分解能（ビット数）は、電圧軸（縦軸）を何段階で表現するかを示し、電圧測定の精度に関わります（例：8ビットは256段階、12ビットは4,096段階）。この値が高いほど、微小な電圧の変化や、ダイナミックレンジの広い信号（大きな電圧と小さな電圧が混在）を、ノイズに埋もれさせることなくより正確に、詳細なレベルで捉えることが可能です。

一般的なオシロスコープは8ビットですが、電源ノイズやリップル、センサー出力などの高精度な測定が主目的の場合は、10ビットや12ビットの高分解能モデルを検討すべきです。

トリガー機能と解析機能

トリガー機能は、特定の波形条件が満たされた瞬間に波形を取り込み始めることで、目的の現象を安定して表示させるための重要な機能です。

単純なエッジトリガーだけでなく、パルス幅、ラント（規定のハイ／ロー閾値に達しない振幅の短いパルス）や、I2C、SPI、UARTなどのシリアル通信プロトコルに対応した高度なトリガー機能の有無を確認しましょう。解析機能としては、FFT（周波数解析）、演算機能、そしてシリアルデータのデコード（データを数値や文字として表示）機能は、特にデバッグ作業の効率を大きく左右します。

操作性と使いやすさ

オシロスコープは高機能であるほど操作が複雑になります。測定効率を維持するため、直感的で使いやすいインターフェースであるかが重要です。

頻繁に使用する垂直感度やタイムベースなどの調整には、専用のノブがあることが望ましいです。また、適した表示設定を自動で行うオートセット機能の賢さや、大型のカラー液晶ディスプレイ、そして直感的な操作が可能なタッチパネルの有無も、作業のストレスを大きく軽減する上で事前に確認すべきポイントとなります。

接続性

測定結果の効率的な管理や、外部システムとの連携を行うために、PCやネットワークとの接続性は欠かせません。USBポート（波形データの保存やPCへの転送）、LANポート（リモートでの制御や監視）の有無を確認しましょう。

リモート操作のためのプログラミングインターフェース（SCPIコマンドなど）や、測定データをPC上のソフトウェアで簡単に解析したり、レポート用のスクリーンショットをスムーズに取得できる専用のPCアプリケーションの提供状況も、機種選定の重要な要素となります。

自動測定

自動測定機能は、波形の電圧、周波数、周期、パルス幅、立ち上がり/立ち下がり時間など、多数のパラメータを自動で計算し、数値として表示する機能です。手動で画面のグリッドから読み取る手間を省き、測定時間の短縮と結果の正確性の向上に大きく貢献します。

特に、多数の測定項目を継続的にチェックする場合や、初心者の方にとって非常に有用です。多くの測定項目をサポートし、さらに測定結果の統計処理機能（平均値、標準偏差など）があるモデルを選ぶと、波形のバラつき解析にも便利です。
