キーサイト・テクノロジーは、最大110GHzまで対応する超広帯域モデルから、教育機関向けのエントリー機まで、用途に応じた構成でオシロスコープを展開しています。特に、50GHz以上の高帯域モデルは、PAM4信号のアイパターン解析や、ジッタ成分の可視化といった高速通信の物理層評価に対応する構成となっており、次世代トランシーバやインターコネクト設計の検証環境に適しています。

本記事では、特に要求の厳しい高速通信分野で活用されるハイエンド製品（例：Infiniiumシリーズ）を中心に取り上げ、通信業界での活用に適したポイントを解説しています。

キーサイトが提供している
オシロスコープ

MXR408B｜
Infiniium MXR Bシリーズ

引用元：キーサイト公式サイト（https://www.keysight.com/jp/ja/product/MXR408B/infiniium-mxr-b-series-oscilloscope-4-ghz-8-channels.html）

時間・周波数領域の一体解析によって
ノイズ要因の分離検証を効率化

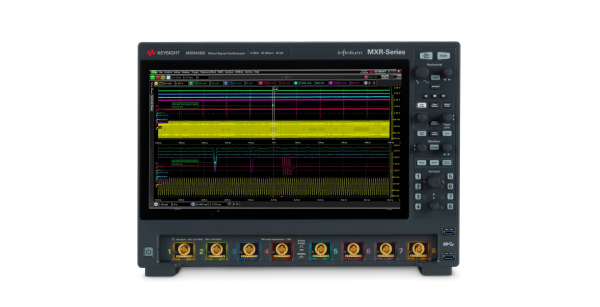

8チャネル・4GHzの広帯域計測と16GSa/sの高速サンプリングに対応し、リアルタイムスペクトラム解析（RTSA）機能を内蔵。時間波形と周波数スペクトルを同時表示できる設計により、変調信号やノイズの周波数成分を明確に捉えやすくなっています。

干渉信号の時間・周波数成分を同時に可視化できる特性から、5G基地局に搭載されるPA（パワーアンプ）やアンテナモジュールにおけるIMD（相互変調歪）、スプリアス成分の評価に活用されています。帯域外信号の漏洩やノイズ源の同定を通じて、無線送信機のスペクトル純度検証にも対応可能です。

DSOV164A｜
Infiniium Vシリーズ

引用元：キーサイト公式サイト（https://www.keysight.com/jp/ja/product/DSOV164A/infiniium-v-series-oscilloscope-16-ghz-4-analog-channels.html）

高速シリアル通信のジッタ評価に適した
波形忠実度と解析支援機能

16GHz帯域・80GSa/sの高性能オシロスコープとして、SB3.1、PCI Express、SATAなどの高速デジタルインタフェース解析に用いられています。チャネル間の位相差補正や高度なジッタ解析ツールが標準搭載されており、信号品質に影響するノイズ要因の定量評価が可能です。

高速通信インタフェースにおける信号品質測定に加え、通信ICのジッタ・アイパターン評価など、トランシーバ設計工程での利用が想定されています。

UXR0502B｜
Infiniium UXRシリーズ（50GHz）

引用元：キーサイト公式サイト（https://www.keysight.com/jp/ja/product/UXR0502B/infiniium-uxr-series-oscilloscope-50-ghz-2-channels.html）

高帯域・高分解能の組み合わせによって
PAM4解析の限界点を広げる

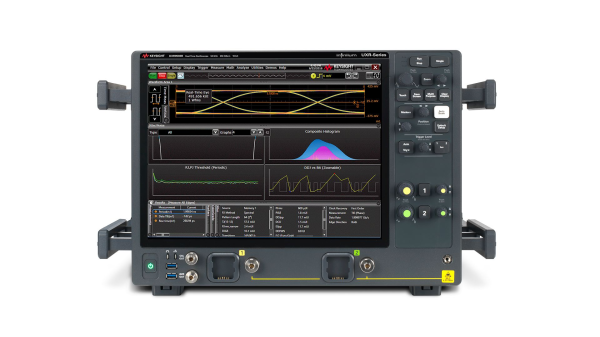

50GHzの帯域幅と256GSa/sの高速サンプリングを2チャネル同時に実現したモデル。PAM4など複雑な変調信号のアイパターン解析や、高速インタフェースにおけるタイミングマージンの可視化に対応しています。

ノイズフロアが低く、入力感度も高いため、信号忠実度の確保が重視される開発環境で安定した計測が可能。6G、800G Ethernet、次世代光通信向けのコンポーネント試験に対応した帯域性能を備えており、PAM4信号の挙動解析や高速データリンクのマージン評価に活用されています。アイパターンやジッタの精密な測定により、リンクのビットエラーレート試験や、送受信モジュールの立ち上がり時間・クロック変動のばらつき評価を実施できます。

UXR1004B｜
Infiniium UXRシリーズ
（100GHz）

引用元：キーサイト公式サイト（https://www.keysight.com/jp/ja/product/UXR1004B/infiniium-uxr-series-oscilloscope-100-ghz-4-channels.html）

4チャネル同時100GHz解析により
複数レーンの高速信号を一括検証

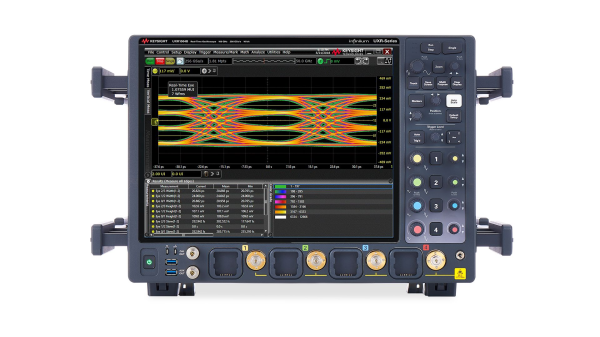

100GHzの周波数帯域を4チャネルすべてで同時に活用できる設計となっており、PCI Expressや次世代光インタフェースなど、複数レーンで構成される高速信号を一括して測定・解析する場面に適しています。また、110GHzへのアップグレードにも対応しており、将来的な規格拡張や6G通信など、より高周波な信号の評価にも移行できます。

高い帯域と10ビットの垂直分解能を組み合わせることで、微小な変化も正確に捉える信号評価が可能。1.6Tトランシーバやテラヘルツ帯通信技術の開発環境において、ジッタ成分の高精度観測やマルチチャネル同時評価が求められるケースに適応しています。通信プロトコルの上位層まで視野に入れた解析設計にも応用可能です。

DSOX1202A｜XR1クラスオシロスコープ

引用元：キーサイト公式サイト（https://www.keysight.com/jp/ja/product/DSOX1202A/oscilloscope-70-100-200-mhz-2-analog-channels.html）

短時間で操作を習得できる基本測定向けオシロスコープ

DSOX1202Aは、70/100/200 MHz帯域に対応した2チャネルのベンチトップオシロスコープです。最大サンプリングレート2 GSa/s、最大メモリ長2 Mポイントを備え、毎秒20万回の波形更新速度で信号を高速に表示します。マスクテスト・演算・FFT・シリアルプロトコル解析機能を標準装備しています。内蔵のヘルプ機能とトレーニング用信号により、使用方法を短時間で習得できる設計です。

DSOX3012A｜XR2クラスオシロスコープ

引用元：キーサイト公式サイト（https://www.keysight.com/jp/ja/product/DSOX3012A/oscilloscope-100-mhz-2-channels.html）

毎秒100万回の高速波形更新で異常信号を捉えるモデル

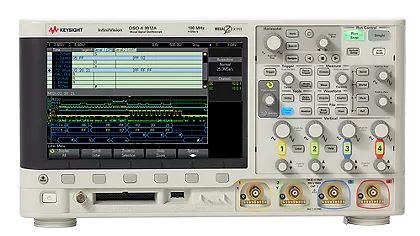

DSOX3012Aは、100 MHz帯域に対応した2チャネルのオシロスコープです。8.5インチのディスプレイを搭載し、最大4 Mポイントのメモリと毎秒100万回の波形更新速度を備えています。

稀に発生するグリッチや異常な信号を効果的に確認できます。最大5 GSa/sのサンプリングレートを提供し、日常的な測定から高度なデバッグまで対応する基本性能を備えたモデルです。

HD302MSO｜XR3クラスオシロスコープ

引用元：キーサイト公式サイト（https://www.keysight.com/jp/ja/product/HD302MSO/infiniivision-oscilloscope-2-analog-channels.html）

14ビットの高分解能と低ノイズで微小信号を精密に解析

HD302MSOは、新しいカスタムテクノロジーを採用した高解像度オシロスコープです。14ビットADCの搭載と極めて低いノイズフロアにより、微小な信号も高精度に測定できます。10.1インチのタッチスクリーンを採用し、最大100 Mポイントの大容量メモリと毎秒130万回の波形更新速度を実現しています。

2つのアナログチャネルに加え、シグナルインテグリティの解析やデバッグに有用な機能を備えています。

DSOX4022G｜XR4クラスオシロスコープ

引用元：キーサイト公式サイト（https://www.keysight.com/jp/ja/product/DSOX4022G/oscilloscope-200-mhz-2-analog-channels.html）

ゾーントリガー機能と12.1インチ画面で操作性を向上

DSOX4022Gは、12.1インチの静電容量式タッチスクリーンを搭載した200 MHz帯域のオシロスコープです。画面をタッチするだけで目的の信号を分離できる「ゾーントリガー機能」を備えています。最大毎秒100万回の波形更新速度と標準搭載のセグメント化メモリにより、信号の詳細なデータを取得できます。波形発生器や周波数応答解析機能も標準搭載しており、1台で多様な測定条件に対応します。

DSOX6002A｜XR5クラスオシロスコープ

引用元：キーサイト公式サイト（https://www.keysight.com/jp/ja/product/DSOX6002A/oscilloscope-1-ghz-6-ghz-2-analog-channels.html）

最大6 GHzの帯域と音声コントロールを備えた高性能機

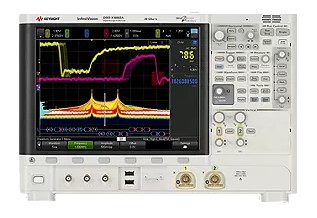

DSOX6002Aは、1 GHzから最大6 GHzの周波数帯域まで拡張可能なオシロスコープです。最大20 GSa/sのサンプリングレートと、1 mV/div時に115 μVrmsという低ノイズフロアで精密な測定を行います。12.1インチのタッチスクリーンやゾーントリガーに加え、多言語対応の音声コントロール機能を搭載しています。奥行き約15 cmの設計で、ジッターやアイダイアグラムの解析機能を備えています。

キーサイトの
オシロスコープ導入事例

詳細は企業に直接お問い合わせください。

オシロスコープを提供している
キーサイトの特徴

高精度計測だけでなく、
長期運用を支える支援体制も整備

キーサイトは、オシロスコープ本体の設計・製造にとどまらず、導入後の保証や技術支援体制にも注力しています。新品製品には原則3年間の保証が付帯しており、有償の「KeysightCare」プランを利用することで、保証期間を最長10年まで延長できます。

国内には八王子と神戸に技術拠点が設けられており、全国に展開された認定代理店ネットワークと連携。修理や校正といったアフターサポートを迅速に提供できる体制が整えられています。

特に八王子本社には、他社製品にも対応可能な大規模校正施設が設置されており、専門性の高いメンテナンス対応が可能です。また、公式サイトでは測定ガイドやアプリケーションノートなどの技術資料が無償公開されており、導入後も継続して計測ノウハウを取得できる環境が提供されています。
